ハイパワーCO₂レーザー・スキャニング装置

 メタルシールドハイピークCO₂発振器(出力100W~300W)とスキャナーをベースにご要望の加工ができる仕様をテストを重ねながら実現します。
写真は1例でありスキャナー分離対応やフレックスアーム等の光学系などもご提案できます。また下図のようなオンザフライも対応致します。

ハイパワーCO₂レーザー・スキャニング装置

ご提案範囲(例)

  • ・レーザー(DC電源含む)
  • ・スキャナー(制御含む)
  • ・制御用PC
  • ・レーザー冷却系(チラー)
  • ・排気集塵系(加工部)
  • ・CNC XYテーブル

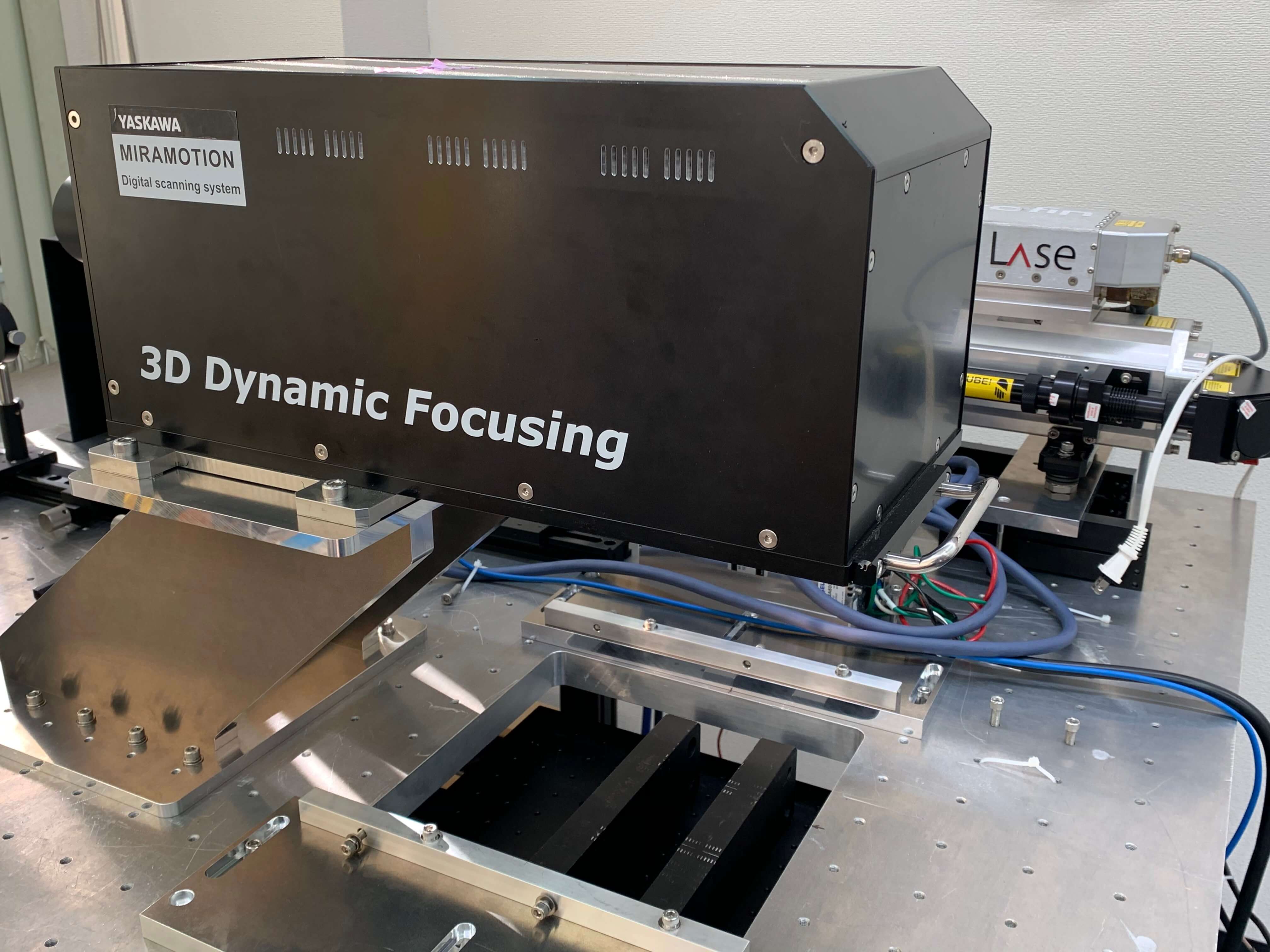

デモルームでは安川電機製3Dスキャナーのテストができます。

ハイパワーCO₂レーザー・スキャニング装置

 メタルシールドハイピークCO₂発振器(出力100W~300W)とスキャナーをベースにご要望の加工ができる仕様をテストを重ねながら実現します。
写真は1例でありスキャナー分離対応やフレックスアーム等の光学系などもご提案できます。また下図のようなオンザフライも対応致します。

¥ASK

30W メタルシールド

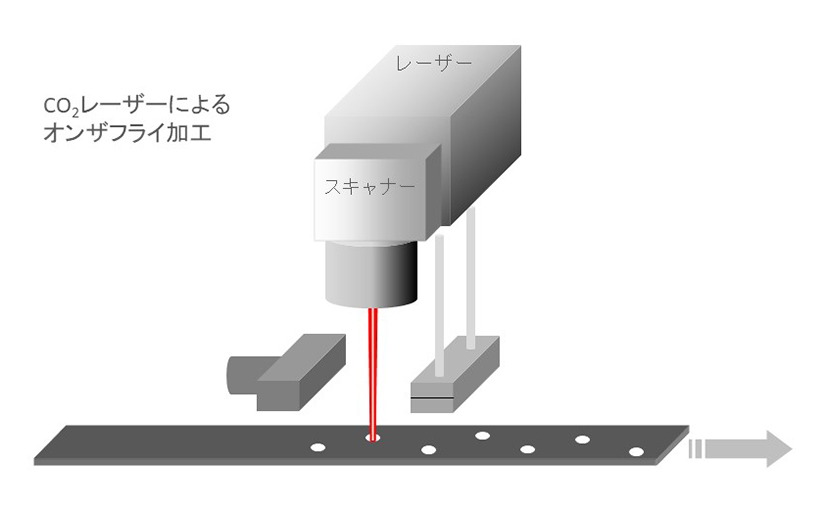

 常に移動しているワークに対しプログラムされた任意形状の加工をするワーク側からの速度信号をスキャナーに同期させ加工する。

レーザー発振器
出力 150W
パルス ~130kHz
パルス幅 ~400us
ピークパワー 290W
ビーム径 8±0.2mm
スキャナー(例)
アパーチャ径 Φ10mm
集光光学系 fシータ f=254
加工範囲 100 × 100mm
